長年、私の部屋で静かに、そして力強く稼働し続けてきた相棒「ONKYO DT6201」。第2世代のIntel Core i7-2600を搭載したこの名機は、幾度ものパーツ換装やメンテナンスを乗り越え、最新のOSであるWindows 11の領域まで足を踏み入れてきた。
しかし、機械にも人間と同じように時代の波と限界が存在する。今回は、グラフィックボード「GeForce GT 710」の増設を発端とする一連の電源電圧トラブル、検証プロセスの全貌、そして最終的に導き出した「内蔵グラフィックへの回帰」という決断について、DIYerとしての記録をここにアーカイブする。
目次
1. 発端：老兵へのGT 710増設と画面に現れた違和感
我が家のPC環境において、DT6201は長らくメイン、あるいは重要なサブ機としてブログ執筆やWebリサーチを支えてきた。CPUであるCore i7-2600は旧世代とはいえ4コア8スレッドの粘り強さを持ち、SSD換装や電源ユニットの自力交換を経て、今なお現役で動作している。

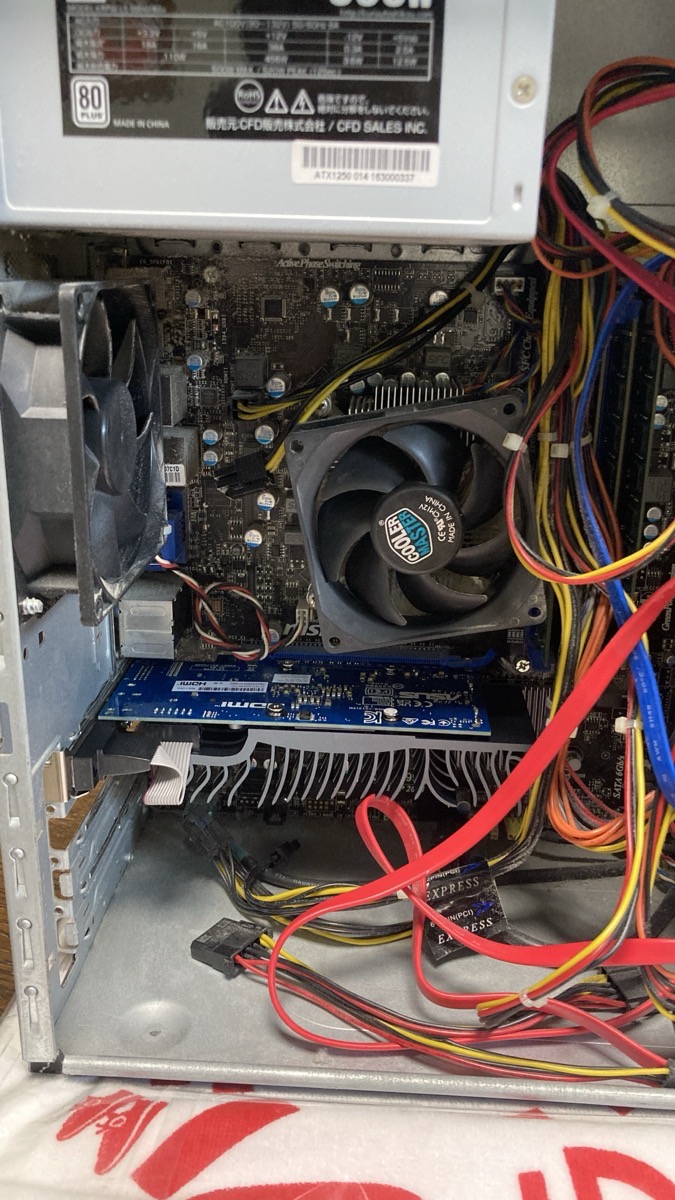

しかし、グラフィック描写の負荷軽減とマルチディスプレイ環境の安定化を狙い、私はファンレスのロープロファイルグラフィックボードである「NVIDIA GeForce GT 710」をPCIeスロットへ装着した。消費電力も小さく、静音性に優れたGT 710は、古いマシンを延命させるための「定番の処方箋」に見えた。
だが、取り付け後にシステムを起動し、しばらく時間を置いて作業を続けていると、異変が発生した。画面下のタスクバー付近に、目視できるレベルで微小な粒子上のノイズ（ちらつき）が発生し始めたのだ。
「ドライバの相性か、それとも初期不良か？」
そう疑問を抱いた私は、システムの詳細な稼働状態を把握すべく、ハードウェアモニタリングソフト「HWMonitor」を起動して各部の数値解析に着手した。
2. 検証：HWMonitorが示す「8V」の衝撃と発熱の罠

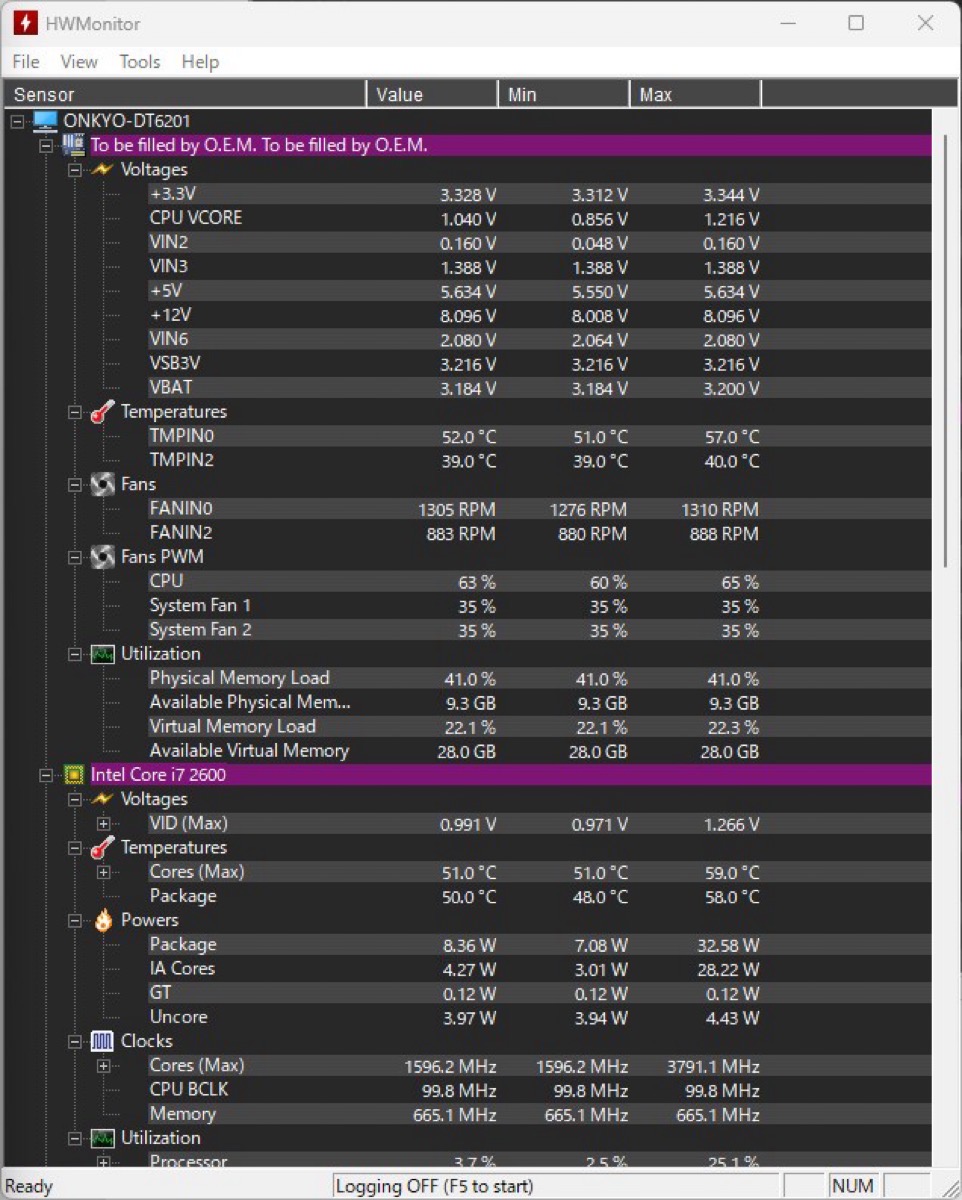

HWMonitorが弾き出した数値をチェックした瞬間、私は目を疑った。
本来であれば、マザーボードやグラフィックボードへ安定して供給されるべき主要電源ライン「+12V」の項目が、あろうことか「8.096 V」という極端な低電圧を示していたのである。
人間の身体で言えば、著しい低血圧状態である。電気回路において、定格12Vに対して8Vまで電圧が降下するというのは、電子機器として致命的なレベルの電力不足を意味する。さらに数値を観察していくと、以下の深刻な状態が浮き彫りになった。
- CPU Package温度の上昇： GT 710装着時、CPUの温度は一時75.0 ℃まで跳ね上がっていた。
- グラフィック領域の給電ストレス： PCIeスロットを通じてGT 710へ送られる電力が著しく不安定になり、時間経過とともにGPUが「栄養失調」を起こして画面ノイズを発生させていた。
血圧と同じで「電圧も高すぎるよりは低い方が安全なのではないか？」という一瞬の疑問も頭をよぎったが、精密機械の世界ではその理論は通用しない。指定された電圧（12V）が得られない回路は、電流を無理に引き込もうとして基板に過度な負担をかけ、最悪の場合はマザーボードのICチップやコンデンサを焼き切ってしまうリスクを孕んでいる。
深夜に及ぶ検証の中、私はこの暴走を止めるべく、即座にドライバーを握り締めてケースを開けた。
3. 決断：GT 710取り外しと内蔵グラフィックへの回帰
GT 710を慎重にPCIeスロットから取り外し、モニターの映像ケーブルをマザーボード直結の「CPU内蔵グラフィック（Intel HD Graphics）」へと差し戻した。そして再びHWMonitorを起動し、システムの数値を採寸した。
その結果は劇的であり、私の選択が正しかったことを証明していた。
| 計測項目 | GT 710 装着時 | GT 710 撤去後（内蔵グラフィック） |
|---|---|---|
| CPU Package 温度 | 75.0 ℃（過熱状態） | 53.0 ℃（極めて安定） |
| Intel HD Graphics 温度 | — | 46.0 ℃（適正値） |
| タスクバーのノイズ | 発生（粒子状のチラツキ） | 完全消失（クリアな描画） |
余計なグラフィックボードへの電力給電が絶たれたことで、ケース内の熱源が減り、CPU温度は一気に20度以上も低下して50度台前半へと復帰した。タスクバーを悩ませていた不快なノイズも完全に消えてなくなり、デスクトップは本来の静寂と安定を取り戻したのである。
4. 考察：なぜ低電圧表示でも動作したのか？ DIYerの視点
ここで一つの技術的疑問が残る。「もし本当に12Vが8Vまで低下していたのであれば、なぜPCはフリーズもせずWindows 11が起動していたのか？」という点だ。

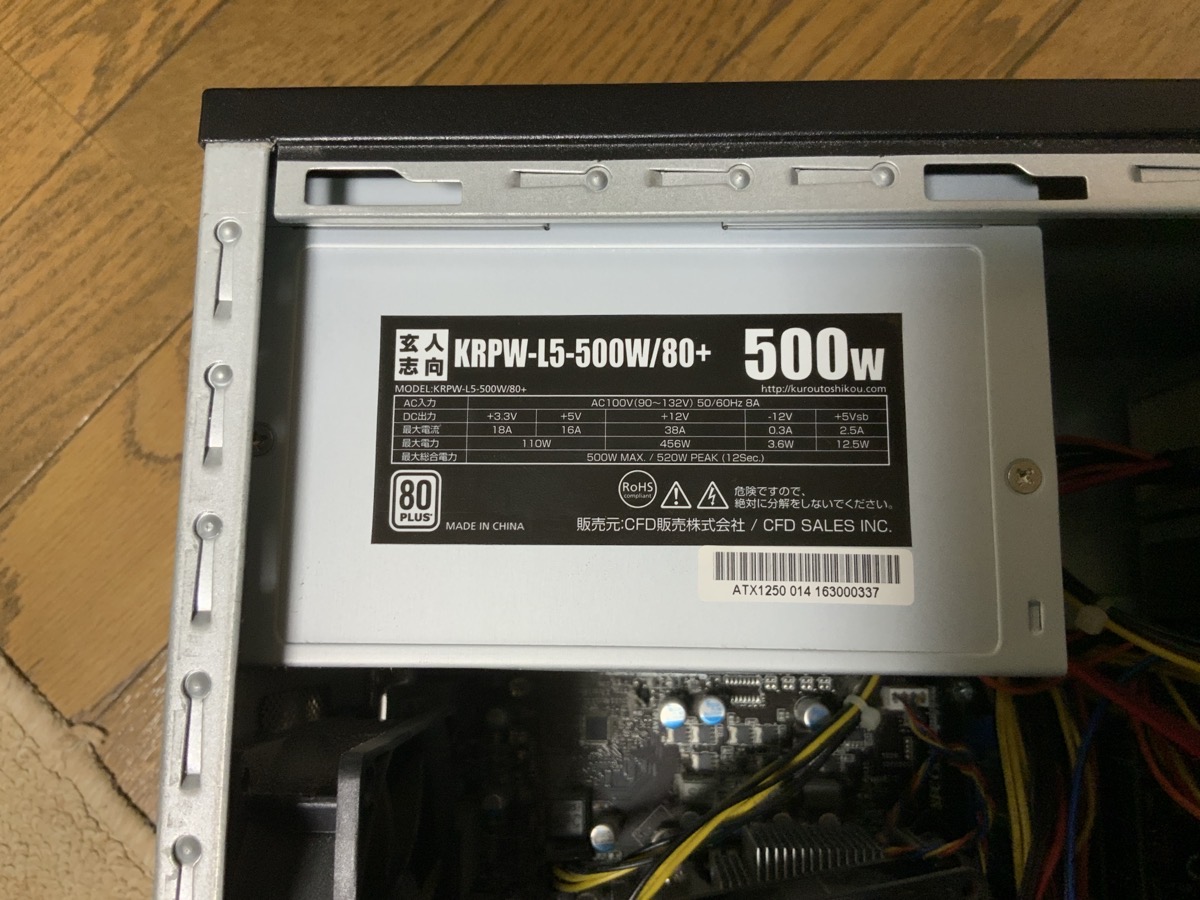

私自身、過去にこのDT6201の電源ユニットを自らの手で「玄人志向 KRPW-L5-500W/80+（500W）」へと換装した経験がある。
自作DIYの知見から分析すると、結論は以下の2点に行き着く。
- センサーの誤誤検知（モニタリングソフトの仕様）：
古いOEMマザーボード（ONKYO等の独自基板）では、HWMonitorなどの汎用ソフトが基板上の電圧センサー値を読み取る際、計算式の差異により「8.096V」と固定値で誤表示してしまうケースが多々存在する。実際に8Vであれば、SSDやCPUは瞬時にダウンする。つまり、玄人志向の電源自体は12V近くを正しく供給していた可能性が高い。 - マザーボード側（PCIeスロット）の経年劣化：
仮に電源本体が健全であっても、10年以上稼働してきたマザーボード上のコンデンサや給電ラインの劣化により、グラフィックボードへ電力を送る際のノイズ耐性が低下していたと考えられる。時間が経つとチラツキが出る現象は、スロット側の熱と給電ノイズが原因であったと推測される。
無理に新品の電源ユニットを購入して再換装を試みる道もあった。しかし、マザーボード自体の年式を考慮すれば、パーツ代を投入して限界まで追い込むよりも、「無理な拡張をやめる」ことこそが真のDIYerの英断であると結論付けた。
5. 結び：身軽になったDT6201が送る「穏やかな第二の人生」
断捨離を経て、重いグラフィックボードという「荷物」を下ろしたDT6201は、驚くほど静かに、そして軽快に動作している。

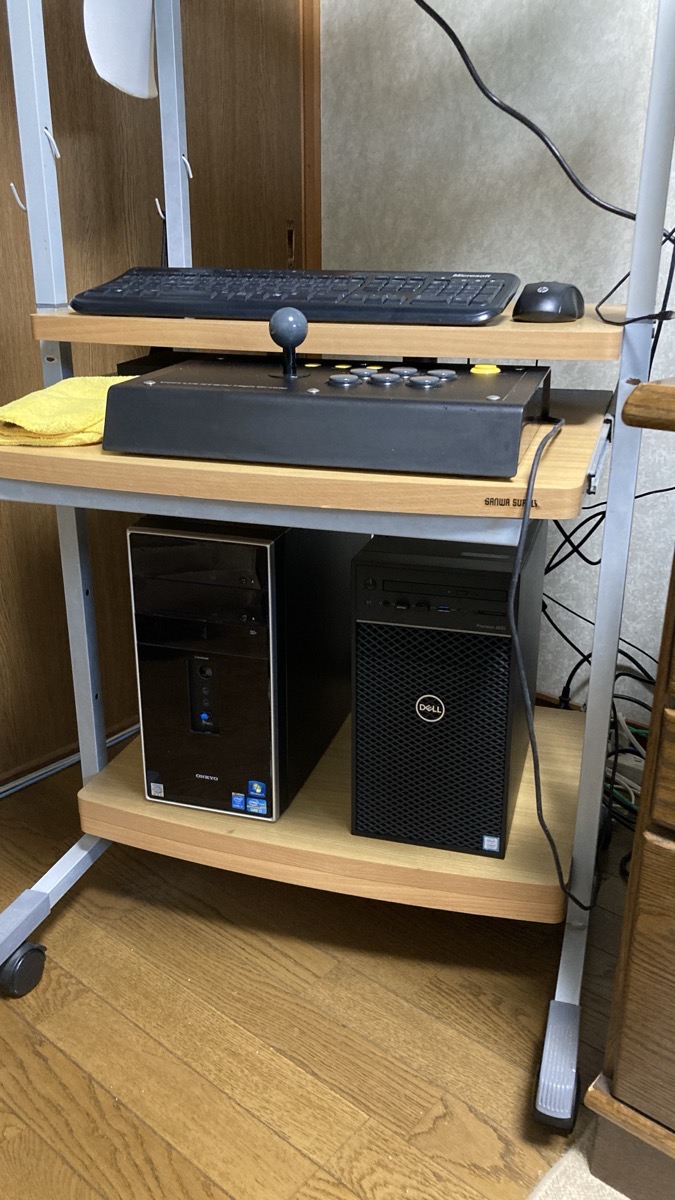

我が家のPC環境には現在、それぞれ明確な役割を持った3台のマシンが存在する。
- GALLERIA FX（GeForce GTX 1070搭載）： バーチャファイター5をはじめとする3Dゲームや高負荷処理を担当する主力機。
- Precision 3630（GeForce GTX 1650搭載）： 安定した給電能力を誇り、マルチにこなす高スペックなサフ機。
- DT6201（Intel HD Graphics）： ブログ執筆、文章推敲、日常のWeb探索を静かに支える専用機。
過酷な負荷や無茶な拡張から解放されたDT6201は、心も体も身軽になり、最も得意な「文字を紡ぐ」「情報を探す」という作業に専念できる環境へと着地した。
自分の手でドライバーを握り、パーツを組み替え、数値と向き合いながら愛機の声を聞く。ただ古いものを使い捨てるのではなく、機器の限界を見極めて最適な役割を与えること——これこそが、私が目指すDIYの美学であり、「静かなる咆哮」をあげる我が相棒への最大の敬意である。
身軽になった相棒とともに、これからもこのブログで思考の足跡を刻んでいきたい。
